　　6.记录长度

　　记录长度是一条完整的波形记录中的点数。示波器只能存储数量有限的样点、因此一般来说、记录长度越大越好。

　　确定你需要什么

　　捕获的时间=记录长度/采样率、因此如果记录长度为1M点、采样率为250MS/s，那么示波器捕获的是时间长度为ms

　　当今示波器可以选择记录长度、优化应用所需的细节水平。

　　优秀的基础示波器将存储超过2.000点，对稳定的正弦波信号来说绝对足够了(可能需要500点)。但如果想找到复杂的数字数据流中定时异常的原因、应考虑1M点以上的记录长度。

　　缩放和卷动可以放大关心的事件、在时空上向前或向后卷动区域。

　　搜索和标记可以搜索整个采集数据、自动标记用户指定事件发生的每个时点。

　　拥有几百万点记录长度的示波器可以显示几屏的信号活动、这对考察复杂波形至关重要。

　　看到更大的画面

　　长记录长度可以查看长时间窗口、可以以良好的分辨率放大查看信号细节。

　　示波器有几百万点的数据、手动搜索事件是不可行的、某些示波器包括搜索功能、可以搜索长度记录中的特定事件

　　7自动测量和分析

　　自动测量波形可以更简洁地获得准确的数字读数。

　　确定你需要什么

　　大多数示波器提供了前面板按钮和或基于屏幕的菜单、可以获得准确的自动测量。

　　大多数示波器上的基本选项包括幅度、周期和上升/下降时间。许数字示波器还提供了中间值和RMS计算、占空比和其它数学运算。

　　测量“选通”可以确定计算波形使用的波形段。

　　通道数学功能可以加、减、乘波形。使用波形乘法、电压和电流相称得功率。使用减法、可以得到近似的差分测量。

　　快速傅立叶变换(FFT)功能可以查看采集的波形频谱。

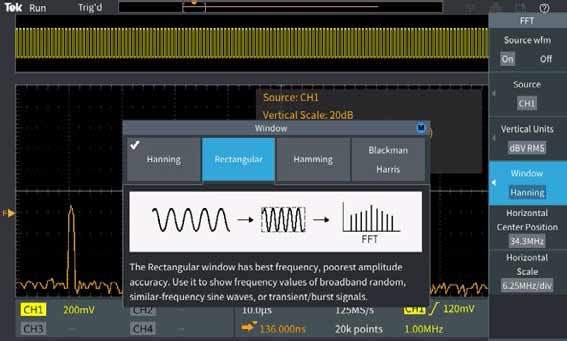

　　查看频率的窗口

　　基础示波器通常包括FFT功能，可以查看采集的波形频谱，适用于确定噪声来源。

　　基础示波器没有足够的动态范围、来像频谱分析仪一样查看小的RF信号 、而混合域示波器则拥有专用频谱分析输入、可以清楚地查看小的RF的信号。

　　8操作简单

　　示波器应用操作简便、即使是对偶尔使用的用户。用户界面在计算“所需信息”方面会占大量的时间。

　　确定你需要什么

　　使用频繁的调节功能应有专用旋钮。

　　AUTOSET 和 / 或 DEFAULT按钮可以瞬时设置。

　　示波器应反应速度快、能够对变化的事件迅速做出反应。

　　应支持本地语言、包括菜单系统、内置帮助、手册、最好还有前面板贴纸。

　　特别是对教育机构

　　示波器领域相对较新的技术是能够下显示屏上直接显示实验程序和小提供报告生成工具、帮助学生获得更多的实验数据。

　　与工作方式相匹配的控制

　　示波器应提供不同的仪器操作方式。内置帮助可以提供可以方便的内置参考手册、智能菜单测可以简便地进入多功能上下文相关命令。

　　9两连接能力

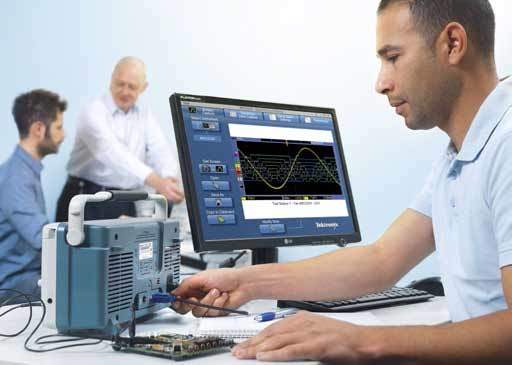

　　把示波器直接连接到计算机上、或通过便携式媒体传送数据，可以实现高级分析、简化存档及共享结果的过程。

　　确定你需要什么

　　您是否需要生成报告?许多示波器可以生成 .JPG、.BMP 或 .PNG 文件，可以简便地放到报告中。

　　检查是否兼容第三分析、存档软件?仪器能生成、CSV文件进行离线分析吗?

　　查找完整的、精心编写的程序实例。如果您想编写自己的控制程序，那么最好有充实的程序员手册。

　　许多示波器随身带有软件、也可以下载软件、帮助您截图、收集波形数据或保存仪器设置。

　　查看为您喜爱的编程环境提供了什么东西。随时可用的驱动程序能够节省大量的时间和工作。

　　如果您打算将来把示波器放到机架系统中、那么应确保其有机架安装套件。

　　某些示波器提供了一个VGA输出、可用连接外部监视器、更简单地分组查看数据。

　　wi-fi支持可以直接与示波器通信，而不用连接电缆。

　　询问接口

　　各种接口可以吧示波器与工作环境其余部分整合起来：

　　各种接口可以把示波器与工作环境其余部分整合起来：

　　USB 主控端口：迅速简便地存储数据、打印及连接 USB键盘

　　USB 设备端口，简便地连接 PC 或直接打印到打印机

　　以太网端口用于联网，外加兼容软件用来截屏、捕获波形数据和测量结果

　　视频端口把示波器显示画面导出到监视器或投影仪上

　　Wi-Fi支持无需敷设电缆即可与示波器通信

　　10 串行总线解码

　　大多数系统统级(计算机到计算机)。通信是通过串行数据链路传送的。即使在当今电路板上、大部分芯片到芯片数据也是通过串行总线传送的。

　　确定你需要什么

　　某些示波器能够解码串行总线，以时间相关的方式与其他波形一起显示数据。与手动解码相比，自动解码耗费的时间要短得多，也更不容易发生错误。

　　解码芯片到芯片总线，如 I2C 和 SPI，有助于更完整地查看电路板。

　　解码后的 RS-232/UART 或 CAN/LIN 可以查看系统级通信。

　　除解码外，某些示波器还能够触发和搜索串行数据值。这些功能有助于加快调试速度。

　　考虑未来

　　复杂的电子设计正在推动当今各行各业中的创新。示波器拥有应用试验需的功能，包括现在和未来。

　　性能更高的示波器支持的串行总线一般要更多，如速度更好的总线、像usb和一胎网要求的宽带和采样率都要高于基础示波器通常能提供的水平。
