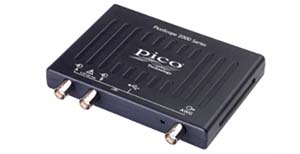

Picoscope 2000系列示波器

　　示波器是如何使用的呢?示波器有什么功能呢?接下来一起了解一下吧!!!

　　示波器是如何使用

　　示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。不少物理实验中会需要用到示波器，我大学时候修过一年的物理，使用过示波器，下面就让我为你讲解一下示波器的基本使用方法吧!

　　1、我当时使用的是SR-8型双踪示波器，面板设置部分我就不重复介绍了，直接演示使用方法。

　　2、示波器初次使用前或久藏复用时，有必要进行一次能否工作的简单检查和进行扫描电路稳定度、垂直放大电路直流平衡的调整。示波器在进行电压和时间的定量测试时，还必须进行垂直放大电路增益和水平扫描速度的校准。

　　3、选择Y轴耦合方式：根据被测信号频率的高低，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC

　　4、选择Y轴灵敏度：根据被测信号的大约峰-峰值(如果采用衰减探头，应除以衰减倍数;在耦合方式取DC档时，还要考虑叠加的直流电压值)，将Y轴灵敏度选择V/div开关(或Y轴衰减开关)置于适当档级。实际使用中如不需读测电压值，则可适当调节Y轴灵敏度微调(或Y轴增益)旋钮，使屏幕上显现所需要高度的波形。

　　5、选择触发(或同步)信号来源与极性：通常将触发(或同步)信号极性开关置于“+”或“-”档。

　　6、选择扫描速度：根据被测信号周期(或频率)的大约值，将X轴扫描速度t/div(或扫描范围)开关置于适当档级。实际使用中如不需读测时间值，则可适当调节扫速t/div微调(或扫描微调)旋钮，使屏幕上显示测试所需周期数的波形。如果需要观察的是信号的边沿部分，则扫速t/div开关应置于最快扫速档。

　　7、输入被测信号：被测信号由探头衰减后(或由同轴电缆不衰减直接输入，但此时的输入阻抗降低、输入电容增大)，通过Y轴输入端输入示波器。

　　示波器有什么功能

　　1、可以测量直流信号、交流信号的电压幅度。

　　2、可以测量交流信号的周期，并以此换算出交流信号的频率。

　　3、可显示交流信号的波形。

　　4、可以用两个通道分别进行信号测量。

　　5、可以在屏幕上同时显示两个信号的波形，即双踪测量作用。此作用能够测量两个信号之间的相位差，和波形之间形状的差别。
