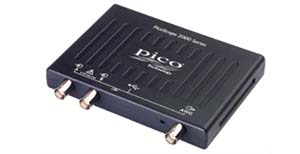

Picoscope 2000系列示波器

　　pico示波器使用技巧又是什么呢?如何选用pico示波器呢?接下来一起看看吧

　　pico示波器使用技巧

　　示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。

　　1、示波器初次使用前或久藏复用时，有必要进行一次能否工作的简单检查和进行扫描电路稳定度、垂直放大电路直流平衡的调整。示波器在进行电压和时间的定量测试时，还必须进行垂直放大电路增益和水平扫描速度的校准。

　　2、选择Y轴耦合方式：根据被测信号频率的高低，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC

　　3、选择Y轴灵敏度：根据被测信号的大约峰-峰值(如果采用衰减探头，应除以衰减倍数;在耦合方式取DC档时，还要考虑叠加的直流电压值)，将Y轴灵敏度选择V/div开关(或Y轴衰减开关)置于适当档级。实际使用中如不需读测电压值，则可适当调节Y轴灵敏度微调(或Y轴增益)旋钮，使屏幕上显现所需要高度的波形。

　　4、选择触发(或同步)信号来源与极性：通常将触发(或同步)信号极性开关置于“+”或“-”档。

　　5、选择扫描速度：根据被测信号周期(或频率)的大约值，将X轴扫描速度t/div(或扫描范围)开关置于适当档级。实际使用中如不需读测时间值，则可适当调节扫速t/div微调(或扫描微调)旋钮，使屏幕上显示测试所需周期数的波形。如果需要观察的是信号的边沿部分，则扫速t/div开关应置于最快扫速档。

　　6、输入被测信号：被测信号由探头衰减后(或由同轴电缆不衰减直接输入，但此时的输入阻抗降低、输入电容增大)，通过Y轴输入端输入示波器。

　　如何选用pico示波器

　　一、触发方式

　　正确地触发您的示波器可以让您获得更加有用的波形。最基本的触发是一个“上升沿”或者“下降沿”，这个大部分人都会知道的。

　　是否要选用一个更加高级的触发方式，这个是根据使用方案和示波器的一下其他的特征来考虑的。如果你有一个非常长的缓存深度或者是快速记录一系列波形的能力，你可能就能使用一些基本的触发，因为你可以轻易地将那些你不要的波形去除掉。如果你的缓存深度不够，那你就需要选择一个在确定的时间里的触发。

　　二、外部触发输入

　　大多数的示波器也有一个“外部触发输入”。这个外部的输入不会在显示屏上显示但是可以用来进行触发。特别是这个意味着你的触发通道不会跟你的数模转换通道冲突。所以当你想要一个通道上的完整的采样率但是又不想触发其他通道的说，你可以用“外部输入”作为你的触发。

　　三、任意波形发生器(AWG)

　　这个严格上不是一个示波器必备的功能，但是一些包括发生器的示波器也是值得选择的。这是一个标准的“信号发生器”，它可以生成例如正弦函数、方波和三角波等波形函数。一个更加优越的叫做任意波形发生器的功能，让你可以生成任何你想要的波形。

　　四、时钟周期

　　最后的一项实用的功能是：在实际的应用中，你可能会需要跟外部设备同步采样率。示波器将会有两个功能去做这个。一个是将会从示波器输出一个时钟信号，另一个将会允许你把一个外部的时钟添加到示波器中。

　　一个常见的应用是在多个示波器中同步捕获的信号。你可以在任何你想要用一个同步捕获办法的应用中使用这个。例如，当你想要把示波器当作是单数据速率的一部分的时候，你也许想要采样的信号跟一个重新获得的时钟同步。

　　这个输入的时钟的周期经典值是10MHz，虽然一些设备会允许你在几个可选的频率中选择。如果这个时钟源是其他设备的任何东西，你也许不得不做一些时钟条件去将它变成一个时钟源边缘。
