如何操作，能确保CAN协议触发正确进行ID帧过滤?
如何操作，能确保CAN协议触发正确进行ID帧过滤?
使用CAN协议触发进行ID帧过滤的触发，需要确认以下设置是否正确：
(1)触发方式设置为【普通】。
若触发方式为【自动】，即使没有符合条件的触发事件出现也会采集并显示波形。
(2)DLC的设置。
DLC不为0时，需要指定具体的数据值，此时只有同时满足帧ID和所有数据均匹配的情况下才能触发。若只筛选帧ID，不需要筛选数据时，不管该数据帧中有没有数据，将DLC设置为NONE，当该数据帧中没有数据时，需设置DLC为0。
下面是一个设置错误导致的CAN协议触发无法进行ID帧过滤的例子。
进行CAN协议信号测试，发送多个不同ID的帧，500K波特率，标准帧，8个数据位。图2.3显示总线上多个不同ID帧，如0x280,0x320,0x288,0x588。图2.4显示帧ID筛选设置，希望只显示0x280帧的数据;图2.5是显示结果，可以发现实际显示了0x288和0x588帧的数据。

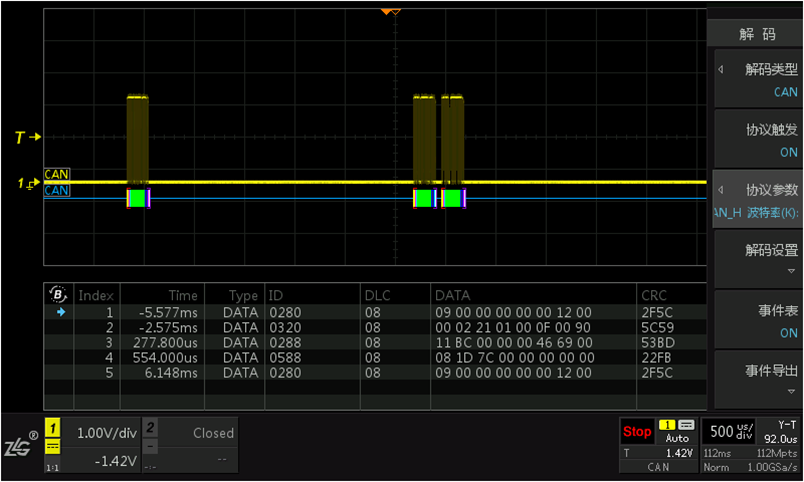

图2.3 总线上多个不同ID帧

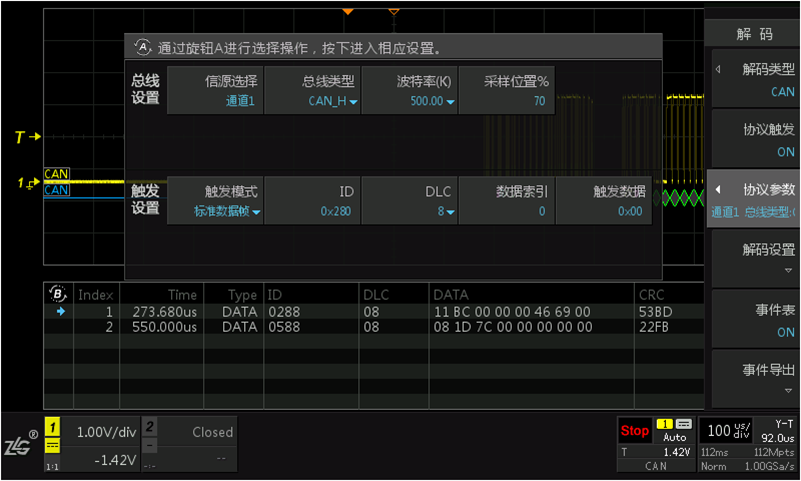

图2.4 帧ID筛选设置

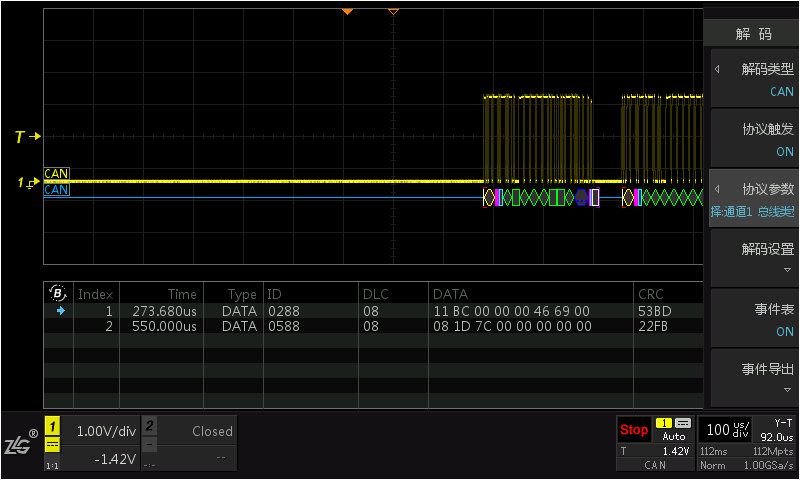

图2.5 帧ID筛选显示结果
从图2.5右下角可以看出，触发方式为【Auto】，即自动触发，而且DLC设置为8。事实上，图2.5中是【Auto】模式下超时后显示的波形及其解码数据，而非真正触发出来的波形，把触发模式改为【Normal】模式后就看不到任何波形了。另外，当DLC不为0时，需要指定具体的数据值，只有同时满足帧ID和所有数据均匹配的情况下才能触发。图2.4中设置DLC=8，而数据设置却又是默认的0，这样即使设置为【Normal】模式，也触发不了。
