为什么有些波形感觉一直在晃?
为什么有些波形感觉一直在晃?
可以从三个角度进行分析：
采样分析：

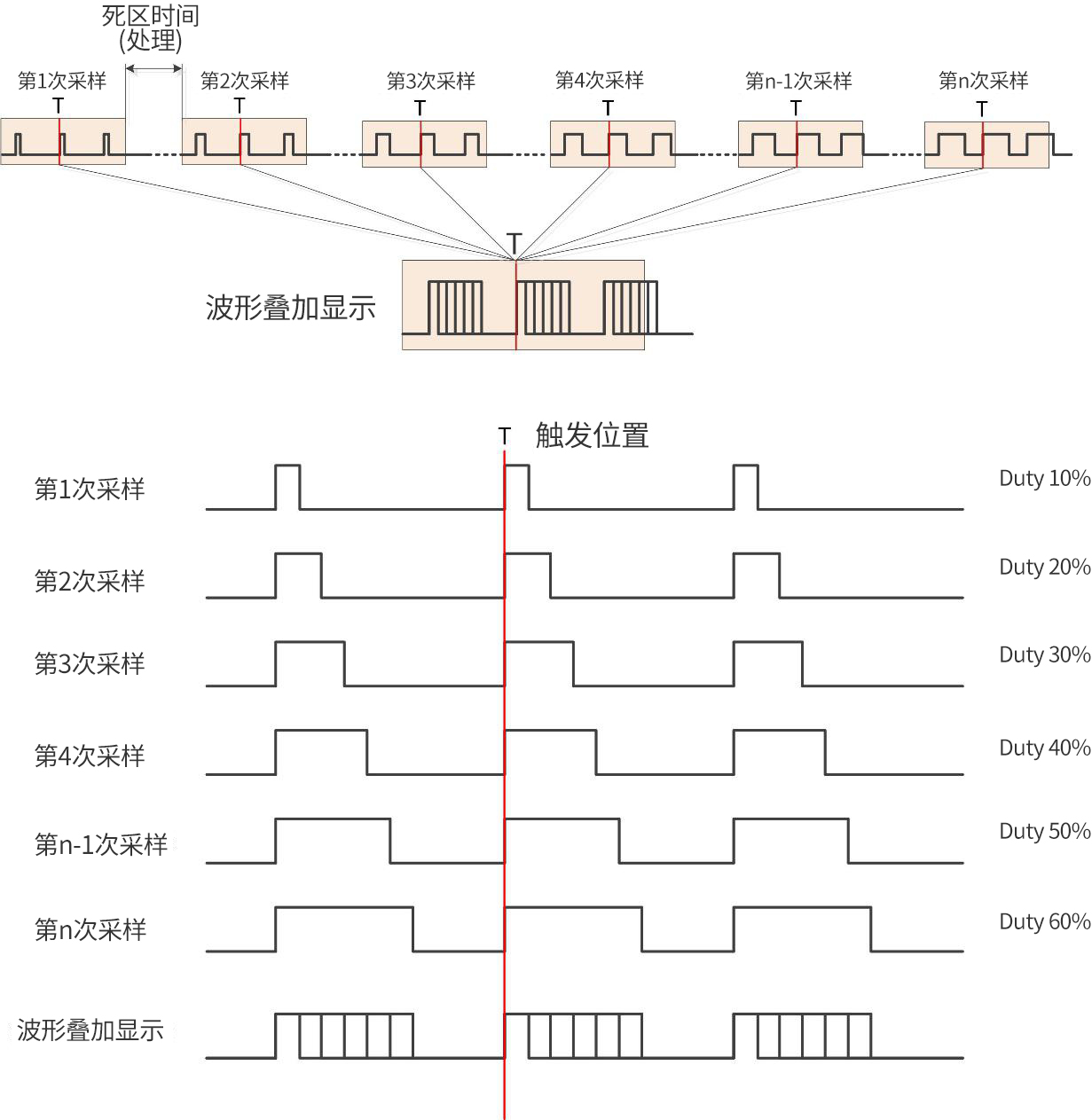

1.示波器采样信号的过程如上图：采样——处理——采样——处理。
2、处理时间也称死区时间，死区时间内示波器不监测输入信号。
3、提高波形刷新率，实质上是减少了死区时间，有利于更真实的反映信号本质。
显示分析：
1、由于人眼的视觉余辉效应以及LCD刷新率(约每秒50帧)的限制，波形帧是先叠加后显示;
2、如上图示例，示波器进行了n次采样，以触发位置为基准对齐，将n帧波形数据叠加在一起，再送显示;
3、最终我们看到的就是“波形叠加显示”那样的效果。
数据分析：
1、以PWM这个例子来说明，假设可能存在的占空比的范围为10%~60%。
2、当波形刷新率足够快时(开无限余辉长时间显示也有类似的效果)，任何可能的占空比值都能触发到，最终叠加的信号，可以很容易了解到以下信息：
1)该信号周期稳定：
2)该信号的占空比范围，可以直观的评估约在10%~60%间;
3)中间空间无线条显示的空的区域，说明信号中对应占空比值不会出现。即可以分析了占空比的区别分布情况;
4)波形比较亮的区域，说明该占空比值现现的概率较大。
3、通过以上分析仅通过观察，其实就可以分析出该PWM信号的大致特征。
4、进一步的分析，开启测量统计，最大、最小、平均、标准差等参数都能精准计算并显示出来。
